СП50, приспоcобление
Описание
Приспособление предназначено для проверки амплитудно-частотной характеристики (АЧХ) вихретоковых датчиков относительного виброперемещения и измерителей оборотов.
Работа приспособления основана на создании датчикам вихретокового типа потерь электромагнитного поля, возникающих при работе на оборудовании.
Приспособление позволяет создавать потери электромагнитного поля датчика, равные его потерям при смещении относительно контрольной поверхности оборудования в любой точке диапазона измерения.
Использование генератора позволяет создавать потери в датчике, изменяющиеся по частоте и уровню, как при работе вращающегося объекта. Генератор не входит в объем поставки.
Технические характеристики
| Параметр | Значение |
|---|---|
| Амплитуда входного сигнала, В, не более | 3,0 |
| Диапазон частоты входного сигнала, Гц (от и до включ.) | 0 — 10000 |
| Напряжение питания, В | +(24±2) |
| Ток потребления, мА, не более | 20 |
| Габаритные размеры, мм | 145×60×30 |
| Масса, кг, не более | 0,4 |
Применение
Проверка амплитудно-частотной характеристики (АЧХ) измерителей относительного виброперемещения совместно с датчиками:
- Датчик S110E; S110C; S120E; S120C
- Датчик ДВТ10; ДВТ20 с преобразователем измерительным ИП34, ИП37;
- Датчики ДВТ10Ex с преобразователем измерительным ИП34Ex
Проверка основных параметров каналов частоты вращения совместно с датчиками:

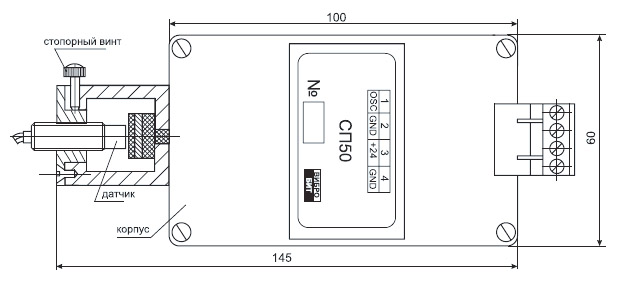

Габаритные размеры и схема соединения
