ИП34, преобразователь измерительный

Описание

Преобразователь измерительный ИП34 предназначен для измерения смещений, относительных виброперемещений (0,5-1500 Гц) совместно с датчиками вихретоковыми ДВТ10; ДВТ20; ДВТ21 в температурном диапазоне от -40 до +70°C. Выходной сигнал - постоянный ток 1-5; 4-20 мА пропорциональный измеряемой величине.

Применяется совместно с контроллерами аппаратуры"Вибробит 300" и "Вибробит 500".

Технические характеристики

Параметр	Значение
Измеряемый параметр	смещение; относительное виброперемещение
Совместимость с датчиками	ДВТ10; ДВТ20; ДВТ21
Диапазон измерения	0 — 2 мм (ДВТ10); 0 — 4мм (ДВТ20; ДВТ21)
Диапазон частот измерения виброперемещения, Гц	0,05 - 1500
№ в реестре средств измерения	50585-12
Пределы допускаемой основной погрешности измерения, %	±2,0 (приведенная)
Межповерочный интервал, лет	2
Тип выхода	1 — 5 мА; 4 — 20 мА DC
Сопротивление нагрузки, Ом (не более)	2000; 500
Схема подключения	4-х проводная
Напряжение питания , В	+(18-36)
Ток потребления, max (мА)	90
Рабочий температурный диапазон, °С	от -40 до +70
Степень защиты по ГОСТ 14254-96	IP32
Тип подключения к датчику	РСГ7ТВ
Тип подключения к кабелю	Клеммник

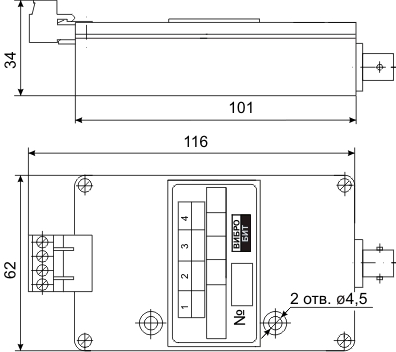

Габаритные размеры, мм	1276234
Срок службы, не менее, лет	10
Гарантийный срок эксплуатации, мес	24
Средняя наработка на отказ, час.	150000
