ИП36, преобразователь измерительный
Описание
Преобразователь измерительный ИП36 предназначен для измерения частоты вращения ротора совместно с датчиком вихретоковым ДВТ10 в температурном диапазоне от -40 до +70°C. Выходной сигнал - постоянный ток 1-5; 4-20 мА пропорциональный измеряемой величине и импульсы тока.
Применяется совместно с контроллерами аппаратуры"Вибробит 300" и "Вибробит 500".
Технические характеристики
| Параметр | Значение | ||||
|---|---|---|---|---|---|
| Измеряемый параметр | частота вращения | ||||
| Совместимость с датчиками | ДВТ10 | ||||
| Диапазон измерения | 0 – 4000; 0 – 6000; 0 – 8000; 0 – 10000 об/мин 0 – 66,66; 0 – 100; 0 – 133,33; 0 – 166,6 Гц (паз) 0 – 4000; 0 – 4000; 0 – 6000; 0 – 8000; 0 – 9999 Гц (шест.) |
||||
| 1–5 мА; 4–20 мА DC | |||||
| Сопротивление нагрузки, Ом (не более) |
2000; 500 | ||||
| № в реестре средств измерения | 50585-12 | ||||
| Предел допускаемой основной погрешности измерения, % | ±1,0 (относительная) | ||||
| Межповерочный интервал, лет | 2 | ||||
| Схема подключения | 4-х проводная | ||||
| Напряжение питания , В | +(18-36) | ||||
| Ток потребления, max (мА) | 120 | ||||
| Рабочий температурный диапазон, °С | от -40 до +70 | ||||
| Степень защиты по ГОСТ 14254-96 | IP32 | ||||
| Тип подключения к датчику | РСГ7ТВ | ||||
| Тип подключения к кабелю | Клеммник | ||||
| Габаритные размеры, мм | 127*62*34 | ||||
| Срок службы, не менее, лет | 10 | ||||
| Гарантийный срок эксплуатации, мес | 24 | ||||
| Средняя наработка на отказ, час. | 150000 | ||||
Применение
С датчиками ДВТ10:
- Частота вращения ротора
Конфигуратор продукции
Преобразователь измерительный ИП36-
*
*
*
*
Описание:
Преобразователь измерительный для измерения частоты вращения вала для работы с датчиками вихретоковыми типа ДВТ10; ДВТ30; Диапазон рабочих температур -40...+70°С; тип разъема - РСГ7ТВ; Габаритные размеры корпуса 127*62*34 мм.
Для получения ТКП просьба отправить запрос на адрес info@vibrobit.ru совместно с карточкой предприятия

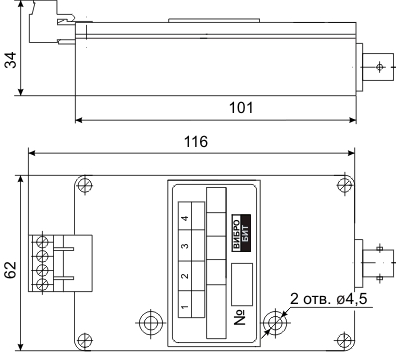

Габаритные размеры и схема соединения
