СП31, стенд

Описание

Стенд СП31 предназначен для воспроизведения частоты вращения при проведении калибровки и поверки датчиков, измерителей числа оборотов (частоты вращения) ротора и проверки амплитудно-частотной характеристики (АЧХ) вихретоковых измерителей виброперемещения.

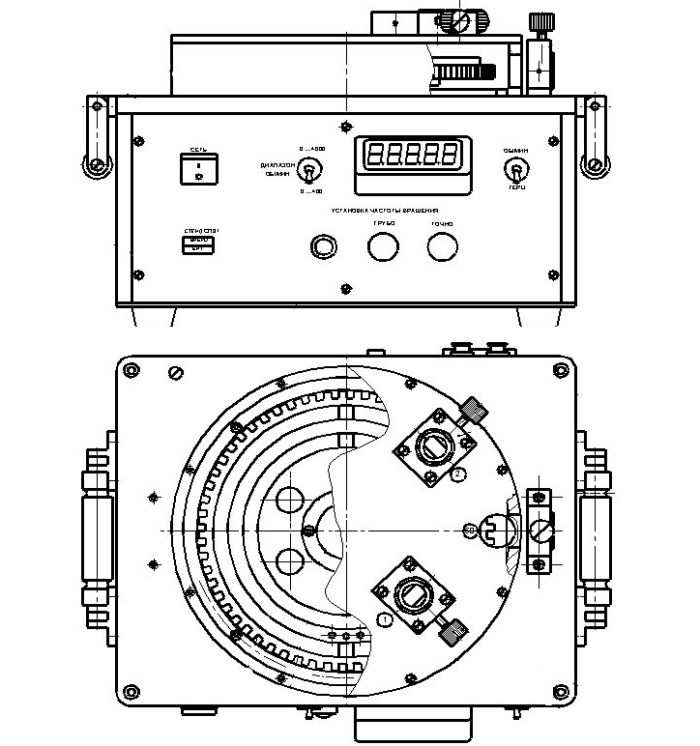

Принцип действия стенда СП31 основан на задании вращения с постоянной частотой металлического диска, закрепленного на вращающемся в подшипниках валу, соединенного с электродвигателем. Электродвигатель обеспечивает вращение диска с разным числом оборотов. Диск имеет три контрольные поверхности в форме окружностей, у которых есть один, два и шестьдесят пазов.

Контрольные поверхности 1 и 2 расположены на верхней поверхности диска в виде выступающих концентрических окружностей разного радиуса.На окружности меньшего радиуса расположен один (1) паз, а на окружности большего радиуса два (2) паза, причем пазы расположены относительно друг друга под углом 180°. Контрольная поверхность типа «шестерня» расположена по цилиндрической поверхности диска и имеет 60 пазов и 60 зубьев. Частота вращения диска задается тумблером «ДИАПАЗОН» и регуляторами «ГРУБО», «ТОЧНО»

Типы поверяемых датчиков:

вихретоковый;
индукционный;
на эффекте Холла.

Стенд СП31 является средством измерения утвержденного типа.

Технические характеристики

Параметр	Значение
Диапазон задания частоты вращения диска, об/мин (Гц)	5 — 4000 (0,0833–66,6666)
Основная абсолютная погрешность задания частоты вращения, об/мин, не более	±0,5
Диапазон измерения калибруемых и поверяемых датчиков или измерителя числа оборотов, об/мин	5 — 240000
Частотный диапазон определения амплитудно-частотной характеристики вихретоковых измерителей виброперемещения, Гц	5 — 4000
Диаметр поверяемых датчиков, мм	10, 16, 20, 22
Число меток на диске стенда, шт.	1, 2, 60
Напряжение питания переменного тока, В	220 ± 22
Частота питания переменного тока, Гц	50 ± 1
Время разгона диска до 4000 об/мин, с, не более	60
Время непрерывной работы стенда, ч, не более	8
Диапазон рабочих температур окружающего воздуха (от и до включ.), °С	+10 – +35
Потребляемая мощность, Вт, не более	90
Габаритные размеры (ВхШхГ), мм	240×360×285
Масса (без принадлежностей), кг, не более	22
