СП20, стенд
Описание
Стенд предназначен для калибровки и опробования вихретоковых датчиков перемещений в прямоугольном корпусе.
При калибровке датчиков должен использоваться контрольный образец (поясок), изготовленный из материала объекта контроля. В комплект СП20 входит контрольный образец, выполненный из конструкционной стали.
При заказе стенда СП20 необходимо самостоятельно выбрать количество поясков и их ширину. Информация о количестве поясков и их ширине указывается в паспорте на поставляемое изделие.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон продольного смещения, мм | 0 – 120 |
| Диапазон поперечного смещения, мм | 0 – 25 |
| Основная абсолютная погрешность установки смещения, мм | ±0,02 |
| Допуск параллельности между контрольным образцом и поверхностью датчика, мм | 0,2 |
| Габаритный размер, мм | 250×130×195 |
| Масса, кг, не более | 12 |
Применение
Калибровка и опробование каналов перемещения (относительного расширения ротора) совместно с датчиками:
Состав
- Основание, на котором установлен суппорт с ходовым винтом (продольное перемещение) и винтом поперечного перемещения;
- Контрольная плита, установленная на каретке;
- Индикатор часового типа ИЧ50, установленный на специальной стойке;
- Индикатор часового типа ИЧ10 для контроля поперечного смещения.
Габаритные размеры и схема соединения

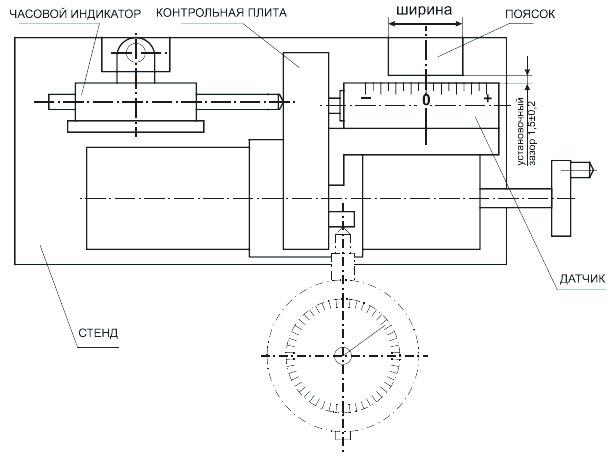

Чертеж установки датчика ДВТ43 на стенде

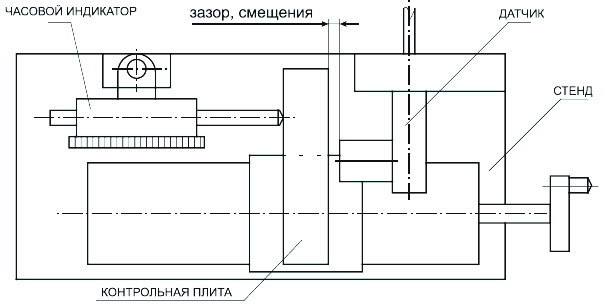

Чертеж установки датчика ДВТ60 на стенде
