ИП43, преобразователь измерительный
Описание
Перобразователь измерительный ИП43 предназначен для измерения смещений (относительног расширения ротора) совместно с датчиками вихретоковыми ДВТ43.20; ДВТ43.30; ДВТ43.50 в температурном диапазоне от -40 до +70°C. Диапазоны измерения от 0 до 50 мм в зависимости от ширины контрольной поверхности. Выходной сигнал - постоянный ток 1-5; 4-20 мА.
Применяется совместно с контроллерами аппаратуры"Вибробит 300" и "Вибробит 500".
Технические характеристики
| Параметр | Значение | |
|---|---|---|
| Измеряемый параметр | смещение | |
| Совместимость с датчиками | ДВТ43.20; ДВТ43.30; ДВТ43.50 | |
| Диапазон измерения | от 0 до 50 мм (в зависимости от ширины пояска) | |
| № в реестре средств измерения | 50585-12 | |
| Пределы допускаемой основной погрешности измерения, % | ±2,5 (приведенная) | |
| Межповерочный интервал, лет | 2 | |
| Тип выхода | 1-5 мА; 4-20мА DC | |
| Сопротивление нагрузки, Ом (не более) | 2000; 500 | |
| Схема подключения | 4-х проводная | |
| Напряжение питания , В | +(18-36) | |
| Ток потребления, max (мА) | 110 | |
| Рабочий температурный диапазон, °С | от -40 до +70 | |
| Степень защиты по ГОСТ 14254-96 | IP32 | |
| Тип подключения к датчику | РСГ7ТВ | |
| Тип подключения к кабелю | Клеммник | |
| Габаритные размеры, мм | 127*62*34 | |
| Срок службы, не менее, лет | 10 | |
| Гарантийный срок эксплуатации, мес | 24 | |
| Средняя наработка на отказ, час. | 150000 |
Применение

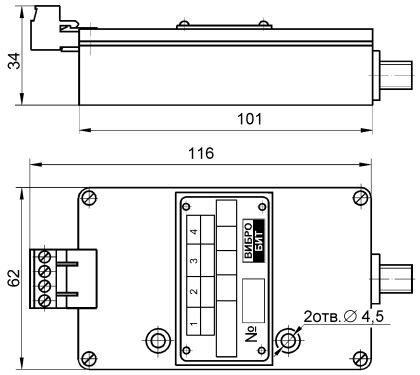

Габаритные размеры и схема соединения
