S121С, датчик перемещений

Описание

Датчик вихретоковый в цилиндрическомкорпусе для бесконтактного измерения перемещения (диапазон 0…5,0 мм), с электронным узлом встроенным в корпус датчика. Тип выхода: постоянный ток 4…20 мА, подключение по 3-х проводной линии. Рабочий температурный диапазон от −40 до +110 °C.

Применяется в каналах контроля осевого сдвига ротора, вибрации вала, искривления вала совместно с контроллерами аппаратуры "Вибробит 300" и "Вибробит 500".

Особенности:

Цилиндрический корпус М27*1
Встроенный усилитель
Бесконтактный способ измерения
3-х проводная схема подключения

Технические характеристики

Параметр	Значение
Тип датчика	вихретоковый (бесконтактное измерение)
Измеряемый параметр	перемещение (смещение)
Совместимость с преобразователями	не требуется
Диапазон измерения	0 — 2.0; 0 — 4.0; 0 — 5.0 мм (перемещение);
Нулевой воздушный зазор, мм	0.5±1.0
№ в реестре средств измерения	95100-25
Пределы допускаемой основной погрешности измерения, %	±2,5 (приведенная к диапазону, перемещение)
Межповерочный интервал, лет	1
Тип выхода	4 — 20 мА DC
Сопротивление нагрузки, Ом (не более)	500

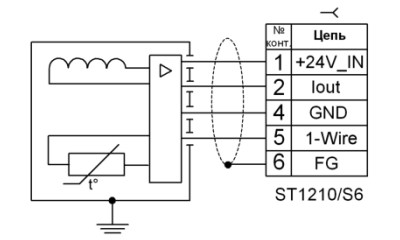

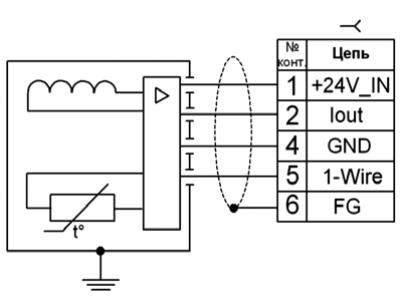

Схема подключения	3-х проводная
Напряжение питания , В	+ (22 — 30)
Ток потребления, max (мА)	55
Рабочий температурный диапазон, °С	от −40 до +110
Степень защиты по ГОСТ 14254-96	IP68
Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99	М7
Разъем	РС7ТВ

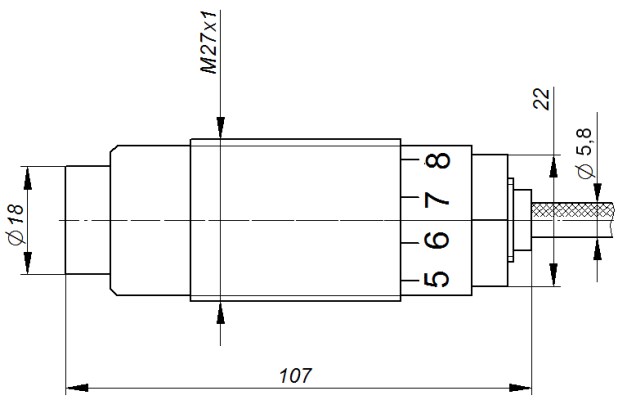

Габаритные размеры, мм	цилиндрический корпус с резьбой М27*1
Срок службы, не менее, лет	10
Гарантийный срок эксплуатации, мес	36
Средняя наработка на отказ, час.	200000

Применение

Измерение следующих параметров узлов паровых, газовых и гидравлических турбин, турбокомпрессоров, центробежных насосов и других машин во время их эксплуатации:
