V1xxE, датчик пьезоэлектрический

Описание

Датчик абсолютной вибрации предназначенный для измерения мгновенной виброскорости в диапазоне от 0 до 100 мм/с в температурном диапазоне от -40 до +180°C.
Выходной сигнал пропорционален мгновенному значению виброскорости, интерфейс токовая петля 4-20 мА.
Применяется в каналах контроля вибрации опор совместно с контроллерами аппаратуры "Вибробит 300" и "Вибробит 500".

Особенности:

Внешний усилитель
3-х проводная схема подключения
Частота установочного резонанса 14-15 (29-30) кГц
Возможность сервисной настройки

Технические характеристики

Параметр	Значение
Тип датчика	пьезоэлектрический
Измеряемый параметр	виброскорость (мгновенное значение)
Совместимость с преобразователями	не требуется
Диапазон измерения	0-30; 0-100 мм/с
Диапазон частот	2-2500; 10-2500 Гц
№ в реестре средств измерения	78471–20
Пределы допускаемой основной погрешности измерения, %	±4,0 (относительная)
Межповерочный интервал, лет	2
Тип выхода	4-20 мА (активный выход)
Сопротивление нагрузки, Ом (не более)	600
Схема подключения	3-х проводная
Напряжение питания , В	+ (18 – 30)
Ток потребления, max (мА)	35
Рабочий температурный диапазон, °С	от −40 до +180 (вибропреобразователь) от −40 до +85 (внешний усилитель)
Степень защиты по ГОСТ 14254-96	IP67
Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99	М5
Тип подключения к преобразователю	-

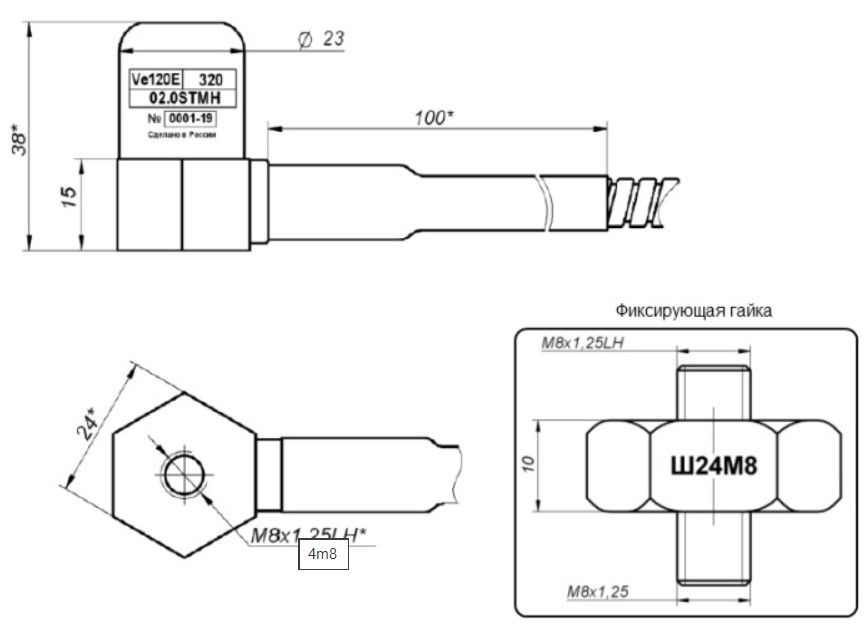

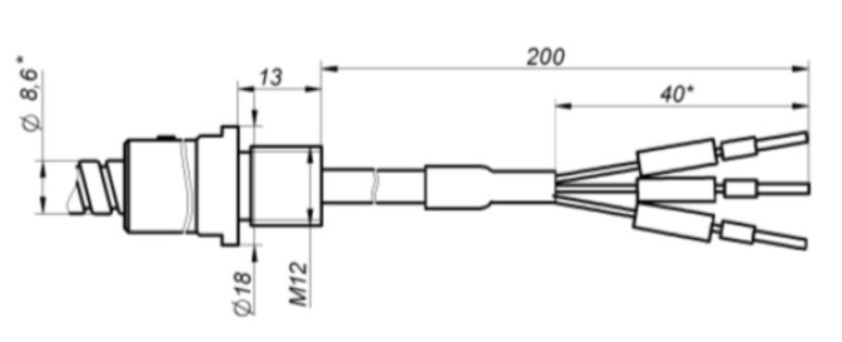

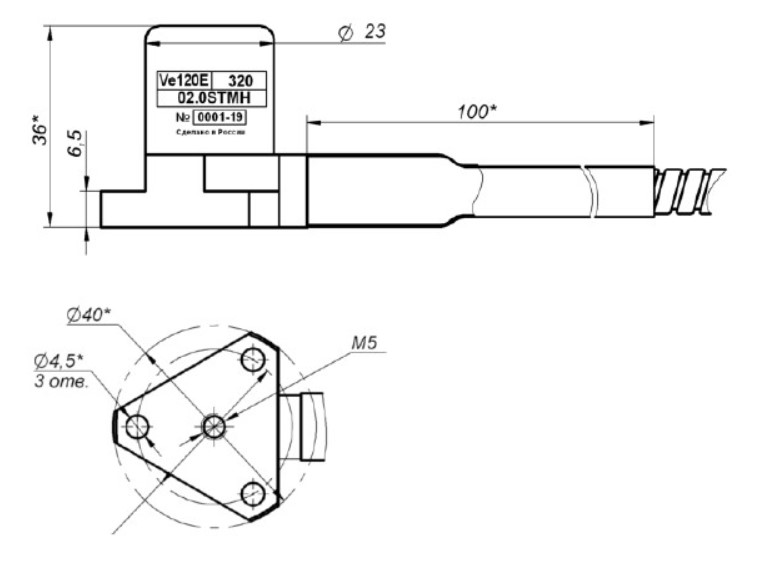

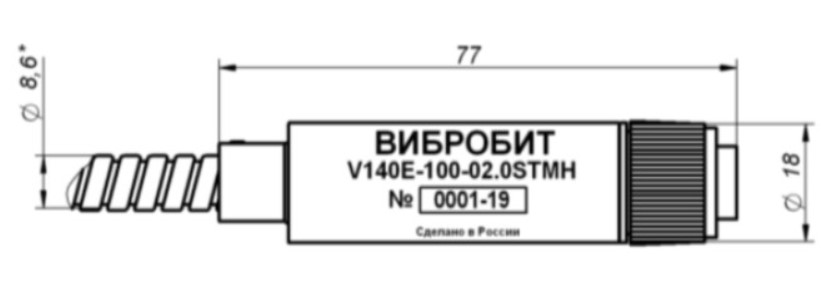

Габаритные размеры, мм	242447 (вибропреобразователь) Ø18*67 (внешний усилитель)
Срок службы, не менее, лет	10
Гарантийный срок эксплуатации, мес	24
Средняя наработка на отказ, час.	150000
