A2xxC, датчик пьезоэлектрический
Описание
Датчик абсолютной вибрации предназначенный для измерения мгновенного виброускорения в диапазоне от 0 до 100 м/с² в температурном диапазоне от -40 до +120°C.
Выходной сигнал пропорционален мгновенному значению виброускорения, интерфейс напряжение ICP(IEPE) (2-х проводная схема усилитель встроен в корпус датчика).
Применяется в каналах контроля вибрации опор совместно с контроллерами аппаратуры "Вибробит 300", "Вибробит 400" и "Вибробит 500".
Особенности:
- 2-х проводная схема подключения
- Частота установочного резонанса 14-15 / 29-30 /33-35 кГц
- Выходной сигнал - напряжение ICP (IEPE);
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | пьезоэлектрический |
| Измеряемый параметр | виброускорение (мгновенное значение) |
| Совместимость с преобразователями | не требуется |
| Диапазон измерения | 0-20; 0-50; 0-100 м/с² |
| Диапазон частот | 2-5000 Гц |
| № в реестре средств измерения | 78471–20 |
| Пределы допускаемой основной погрешности измерения, % | ±4,0 (относительная) |
| Межповерочный интервал, лет | 2 |
| Тип выхода | сигнал напряжения, типа IEPE (ICP) |
| Сопротивление нагрузки, Ом (не более) | 300 |
| Схема подключения | 2-х проводная |
| Напряжение питания , В | + (22 – 30) |
| Ток потребления, max (мА) | 16 - 20 |
| Рабочий температурный диапазон, °С | от −40 до +120 (вибропреобразователь) |
| Степень защиты по ГОСТ 14254-96 | IP67 (вибропреобразователь) |
| Группа по устойчивости |
М5 |
| Тип подключения к преобразователю | - |
| Габаритные размеры, мм | 33*33*36 (вибропреобразователь) |
| Срок службы, не менее, лет | 10 |
| Гарантийный срок эксплуатации, мес | 24 |
| Средняя наработка на отказ, час. | 150000 |
Применение
— замена импортных аналогов стандарта ICP®.
Конфигуратор продукции
Габаритные размеры и схема соединения

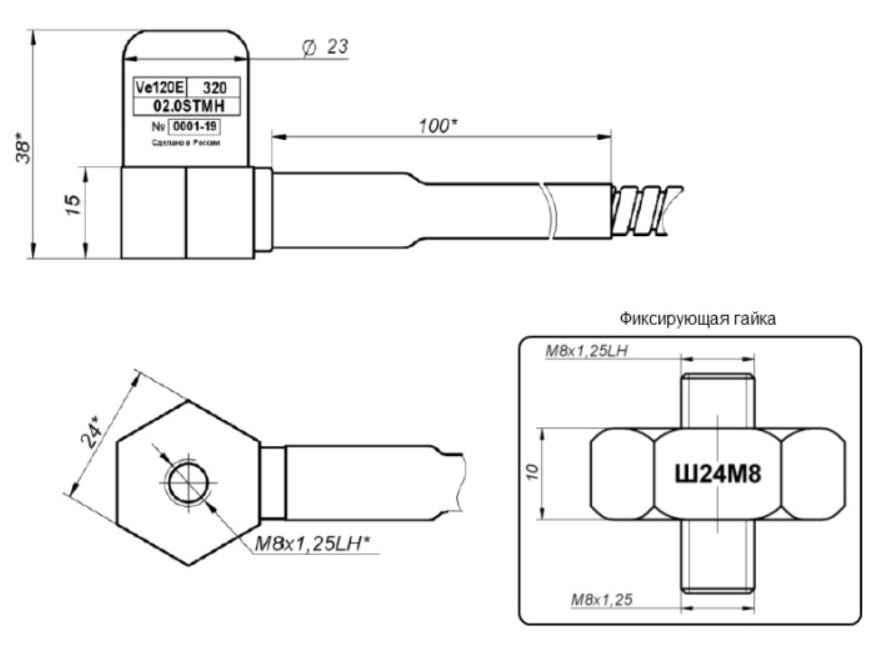

Тип корпуса: Шестигранное основание с фиксирующей гайкой (Ш24М8), код [0]

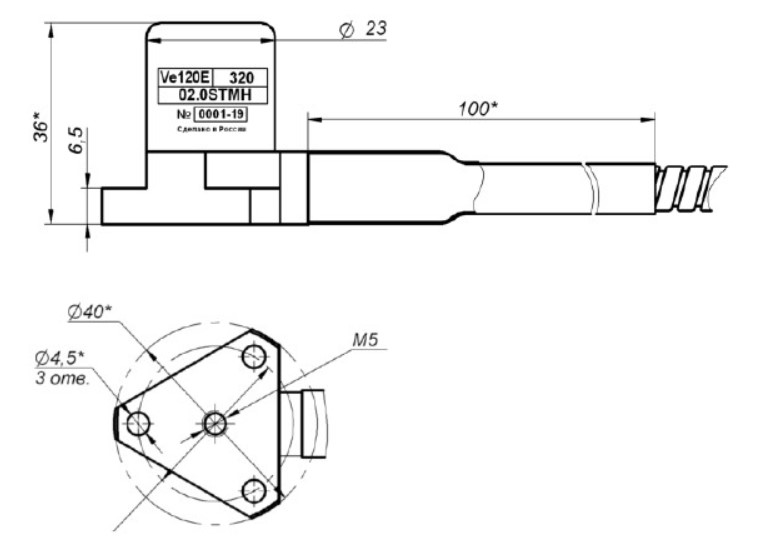

Тип корпуса: Треугольный фланец (Ф3М4) с тремя отверстиями под винты М4, код [3]

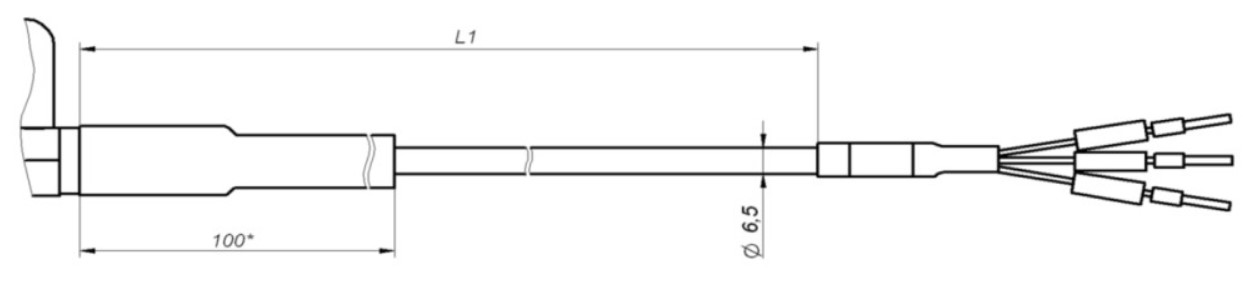

Тип кабеля: Кабель датчика в термоусадочной трубке, код [ ]

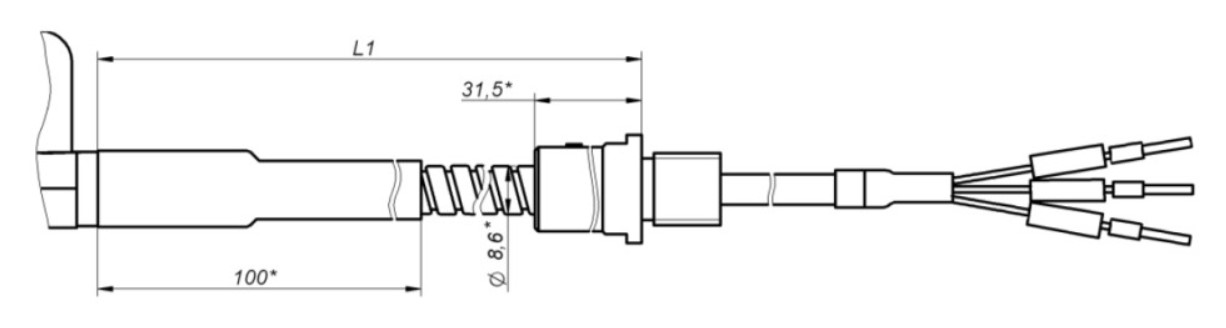

Тип кабеля: Кабель датчика в металлорукаве, код [MH]
Тип кабельного разъема: Без разъема с наконечником на кабеле, код [ ]

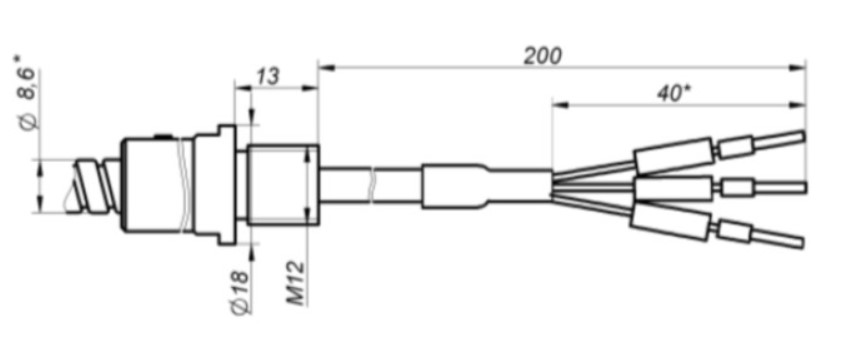

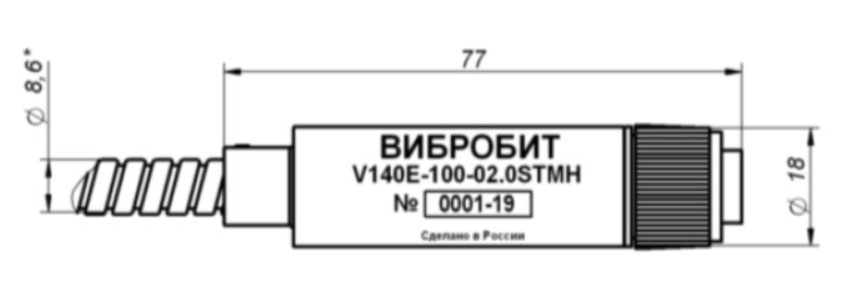

Тип кабельного разъема: Разъем типа ST1210/S6, код [ST]
