S170c, датчик уклона

Описание

Датчик на основе MEMS-технологии предназначенный для прецизионного измерения абсолютного наклона деталей и узлов промышленного оборудования и конструкций. Тип выхода: постоянный ток 0…20 мА, подключение по трехпроводной линии. Максимальная рабочая температура до +120°С.

Применяется в каналах контроля наклона деталей и поверхностей совместно с контроллерами аппаратуры "Вибробит 300" "Вибробит 400" или "Вибробит 500".

Особенности:

настраиваемое нулевое положение угла наклона
втехнология MEMS
повышенный уровень помехоустойчивости
температурная компенсация

Технические характеристики

Параметр	Значение
Тип датчика	MEMS
Измеряемый параметр	наклон абсолютный
Совместимость с преобразователями	не требуется
Диапазон измерения	±2,0; ±5,0 мм/м
Разрешающая способность	0,01 мм/м
№ в реестре средств измерения	81887-21
Пределы допускаемой основной погрешности измерения, %	±2,5 (приведенной к диапазону)
Межповерочный интервал, лет	2
Тип выхода	0-20мА DC
Сопротивление нагрузки, Ом (не более)	525

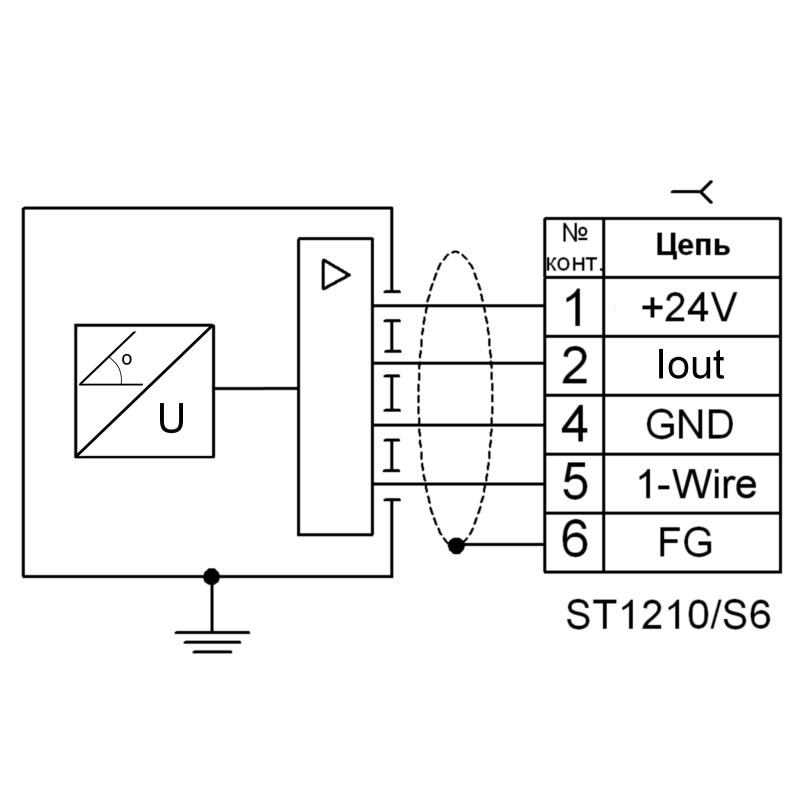

Схема подключения	3-х проводная
Напряжение питания , В	+ (18 – 36)
Ток потребления, max (мА)	45
Рабочий температурный диапазон, °С	от −40 до +120
Степень защиты по ГОСТ 14254-96	IP67
Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99	М5

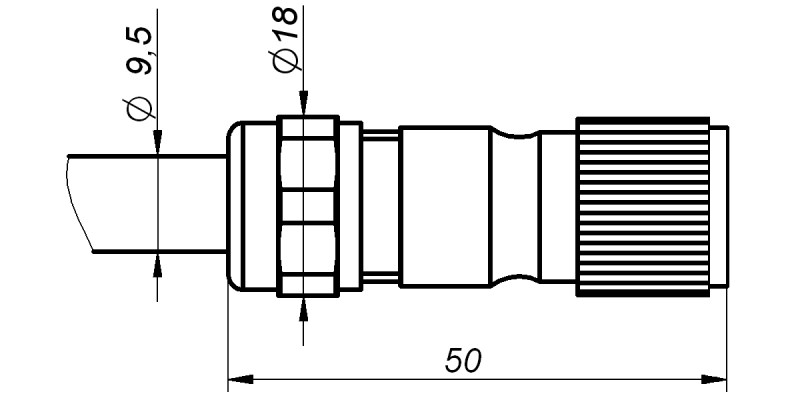

Разъем	ST1210/S6

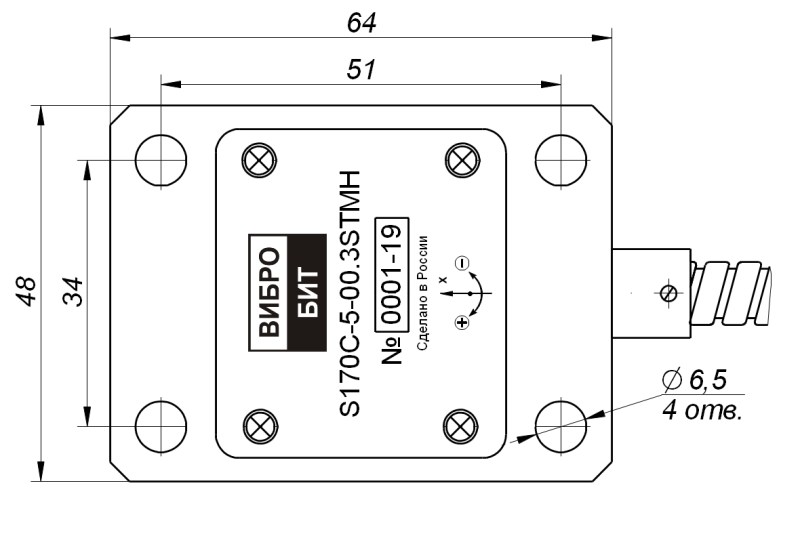

Габаритные размеры, мм	644826
Срок службы, не менее, лет	10
Гарантийный срок эксплуатации, мес	36
Средняя наработка на отказ, час.	150000
