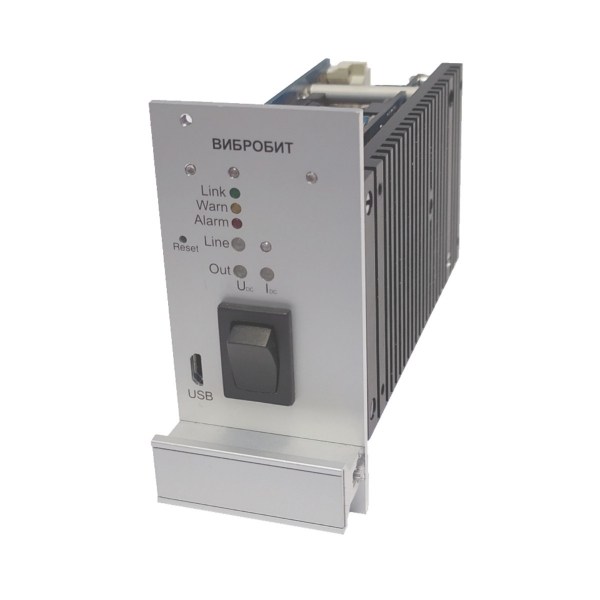

MP540-ACDC60-LP, модуль питания
Описание
Модуль питания предназначен для питания модулей контроля и подключенных к ним датчиков и контроля входного/выходного напряжения и тока.
Модуль рекомендуется применять для организации питания в секциях аппаратуры "Вибробит 500".
Особенности:
- Установка в каркас блочный аппаратуры "Вибробит 500";
- Входное напряжение постоянного или переменного тока;
- Возможность "горячей замены";
- Каналы логической сигнализации;
Функции:
- Питание модулей аппаратуры;
- Питание датчиков аппаратуры;
- Контроль входного напряжения;
- Контроль выходного напряжения и тока;
- Управление сигнальными лампами шкафа;
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Напряжение питания: — переменное напряжение, частотой 50Гц, В — постоянное напряжение, В |
80 — 265 85 — 370 |
| Выходное напряжение, В | +(24±1) |
| Пульсация выходного напряжения, В, не более | 0,03 |
| Выходная мощность, Вт: | 60 |
| Диагностический интерфейс I2C | Нет |
| Интерфейс линии синхронизации | Нет |
| Рабочий температурный диапазон, °С | от - 40 до + 70 |
| Степень защиты по ГОСТ 14254-96 | IP20 |
| Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99 | М39 |
| Габаритные размеры, мм | 40,3*85*127 |
| Тип крепления | в секцию аппаратуры Вибробит 500 |
| Срок службы, не менее, лет | 10 |
| Гарантийный срок эксплуатации, мес | 36 |
| Средняя наработка на отказ, час. | 100000 |
Применение
В проектах систем АСКВМ на базе аппаратуры "Вибробит 500".
