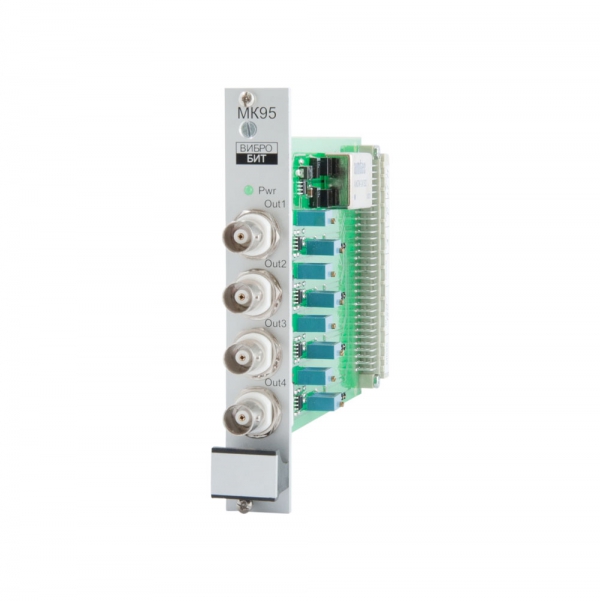

МК95, модуль контроля

Описание

4-канальный повторитель сигналов датчиков.

Модуль контроля МК95 предназначен для промежуточного контроля и исследования сигналов датчиков (после преобразователя или усилителя) в канале измерения параметров вибрации. Выходные сигналы датчиков подключаются к дифференциальному входу модуля МК95, затем к измерительному модулю контроля. Включение стабилитрона параллельно дифференциальному входу позволяет сохранить работоспособность канала измерения при демонтаже модуля МК95 из секции.

Сигнал датчика (преобразователя) 1 — 5 мА или 4 — 20 мА преобразуется в унифицированный сигнал 0 — 10 В. Выходные сигналы, каждого из каналов контроля, выводятся на лицевую панель модуля МК95 (разъемы типа BNC) и основной коммутационный разъем модуля (для коммутации на клеммные колодки шкафа АСКВ).

4 канала повторения сигналов;
2 буфера на канал.

Технические характеристики

Основные функциональные характеристики:

тип входного сигнала определяется перемычкой на плате;
унифицированный выходной сигнал диапазоном 0 — 10 В;
повторение постоянных, переменных и тахометрических сигналов;
раздельные выходные буферы для разъемов на лицевой панели и контактах на основном коммутационном разъеме модуля.

Основные технические характеристики

Параметр	Значение
Диапазоны измерения и сигнализации входного сигнала: — по току, мА — по напряжению, В	1 – 5; 4 – 20 0,56 – 2,80
Входное сопротивление, Ом: — для сигнала постоянного или переменного тока — для сигнала постоянного или переменного напряжения	560±1; 140±0,35 не менее 10000
Пределы допускаемой основной относительной погрешности измерения на базовой частоте по дисплею и унифицированному сигналу, %: — постоянного тока или напряжения — СКЗ переменного тока или напряжения	±0,5 ±1,0
Диапазоны частот измерения, Гц	5 — 1000
Неравномерность амплитудно-частотной характеристики, %, не более	±2,0
Выходное сопротивление, Ом	500 ± 20
Ширина лицевой панели	4HP (20 мм)
