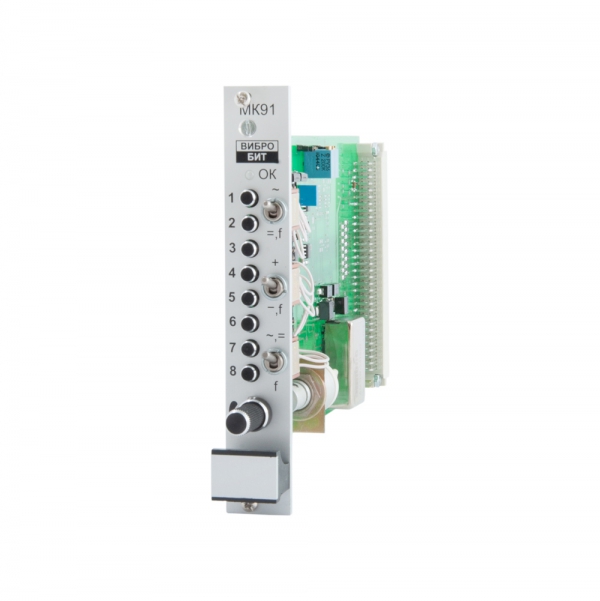

МК91, модуль контроля

Описание

8-канальный модуль проверки.

Модуль контроля МК91 предназначен для проверки работы сигнализации и защиты аппаратуры по любому каналу измерения. При проверке никаких коммутаций с проверяемым каналом измерения не производится.

Проверка может выполняться в любом режиме работы оборудования.

Модуль контроля МК91 представляет собой регулируемый источник сигналов, имитирующий сигналы датчиков (преобразователей).

1 универсальный генератор;
8 спаренных выходов.

Технические характеристики

Основные функциональные характеристики:

8 спаренных выходов (всего выходов 16);
режимы работы генератора: постоянный сигнал,переменный сигнал, тахометрический сигнал; режим работы генератора устанавливается переключателями;
2 диапазона частоты тахометрического сигнала;
индивидуальное включение выходов;
многооборотный регулирующий резистор.

Основные технические характеристики

Параметр	Значение
Выходные сигналы: — постоянное напряжение, В — переменное напряжение синусоидальной формы, В — напряжение импульсного сигнала, В	±(0 – 10) 0 – 1,5 ±(2 ± 0,5)
Частота сигнала синусоидальной формы, Гц	100 ± 10
Частотный диапазон тахометрического сигнала, Гц	1 – 170; 60 – 10 000
Форма тахометрического сигнала	меандр
Выходное сопротивление, Ом	510 ± 25
