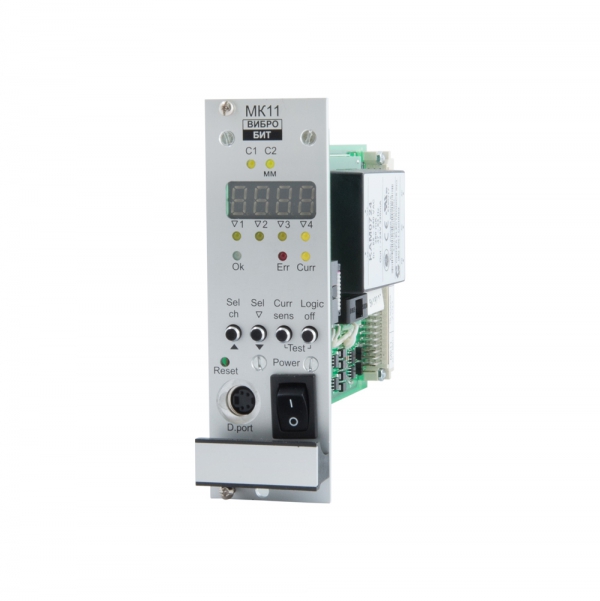

МК11, модуль контроля
Описание
2-канальный модуль измерения каналов осевого сдвига ротора с графическим индикатором предназначенный для измерения параметров представленных сигналами постоянного тока или напряжения по двум независимым измерительным каналам.
Отличительными характеристиками являются повышенная скорость измерения (50 мс) и возможность питания от сети переменного тока 50 Гц 220 В что делает модуль оптимальным для контроля параметров канала осевого сдвига ротора.
Модуль оснащен унифицированными токовыми выходами, логическими выходами, цифровыми интерфейсами CAN2.0B, RS485
Особенности:
- Индикация показаний через жидкокристаллический индикатор;
- Монтаж в секцию аппаратуры Вибробит 300;
- Повышенная скорость обработки (до 50 мс);
- Дублированные цифровые интерфейсы связи;
- Возможность питания от источника постоянного или переменного тока
- Упрощенная методика калибровки
Функции:
- Измерение постоянного уровня сигнала;
- Контроль исправности датчика;
- Передача по унифицированному токовому выходу;
- Передача по цифровым интерфейсам связи
- Контроль срабатывания уставок
Технические характеристики
| Наименование параметра | Значение |
|---|---|
| Количество каналов измерения | 2 |
| Тип входного сигнала | постоянный ток постоянное напряжение |
| Совместимость с датчиками | |
| Измеряемый параметр | перемещение (смещение); |
| Диапазон измерения | 0(1) - 5; 0(4) - 20 мА пост. ток 0,78 - 3,9 пост. напряжение |
| № в реестре средств измерения | 15536 |
| Пределы допускаемой основной погрешности измерения | ±1,0 % (относительная, смещение) |
| Межповерочный интервал, лет | 1 |
| Унифицированный выход | 0(1) – 5; 4 – 20 мА * 2 дискретный выход (ОК) *8 RS485 * 2 CAN2.0B * 1 |
| Диагностический интерфейс I2C | Да |
| Интерфейс линии синхронизации | Нет |
| Напряжение питания , В | +23 до +25 DC; 28-240 AC |
| Ток потребления, max (мА) | 100 |
| Рабочий температурный диапазон, °С | от + 5 до + 45 |
| Степень защиты по ГОСТ 14254-96 | IP20 |
| Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99 | М39 |
| Габаритные размеры, мм | 20.1*128.7*190 |
| Тип крепления | в секцию аппаратуры Вибробит 300 |
| Срок службы, не менее, лет | 10 |
| Гарантийный срок эксплуатации, мес | 24 |
| Средняя наработка на отказ, час. | 100000 |
Применение
- осевой сдвиг ротора
- относительное расширение ротора
- абсолютное расширение ротора
- наклон поверхности
- положение сервомоторов
- активная мощность
- другие механические, теплотехнические параметры.
Конфигуратор продукции
Модуль контроля MK11-AC-11-S-R2
Описание:
Число каналов измерения - 2 шт; Разрядность АЦП измерений 12 бит; Интерфейсы RS485 - 2 шт; CAN2.0B - 2 шт. Диапазон измерения по постоянному току - 0(1)-5 мА; 0(4)-20 мА;
Для получения ТКП просьба отправить запрос на адрес info@vibrobit.ru совместно с карточкой предприятия
