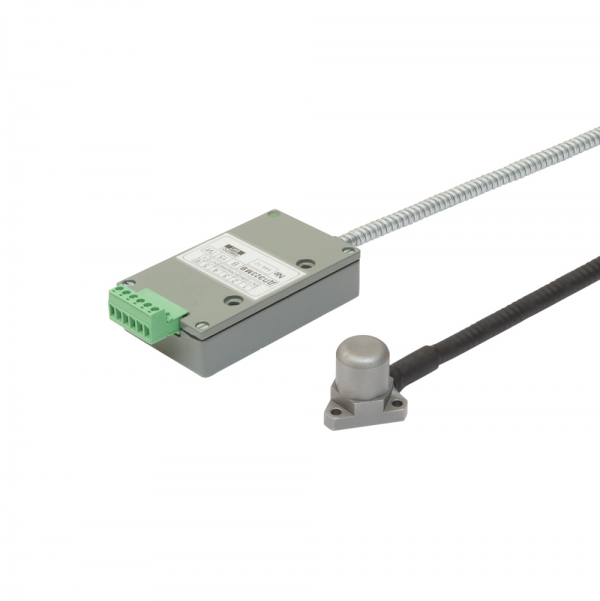

ДПЭ23Ex, датчик пьезоэлектрический
Описание
Датчик абсолютной вибрации во взрывозащищенном исполнении 1ExibIIBT3 GbX предназначенный для измерения мгновенной виброскорости и СКЗ виброскорости в диапазоне от 0 до 100 мм/с при температурах от -40 до +180°C.
Выходной сигнал пропорционален мгновенному значению виброскорости (выход 1) интерфейс токовая петля 1 – 5 мА и СКЗ значению (выход 2) постоянный ток 4 – 20 мА.
Применяется в каналах контроля вибрации опор совместно с контроллерами аппаратуры "Вибробит 300" или "Вибробит 500".
Особенности:
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | пьезоэлектрический |
| Измеряемый параметр | виброскорость (мгновенное значение) виброскорость (СКЗ) |
| Совместимость с преобразователями | не требуется |
| Диапазон измерения | 0 – 12; 0 – 15; 0 – 30; 0 – 50; 0 – 100 мм/с |
| Диапазон частот | 10 – 1000 Гц |
| Наличие взрывозащиты | Да |
| Вид взрывозащиты | Искробезопасная электрическая цепь |
| Маркировка взрывозащиты | 1Ex ib IIB T3 Gb X |
| Особые требования взрывозащиты | подключение через барьеры искробезопасные установка во взрывозащищённую коробку преобразователей |
| № в реестре средств измерения | 50585-12 |
| Пределы допускаемой основной погрешности % | ±2,5 (относительная) |
| Межповерочный интервал, лет | 2 |
| Тип выхода | 1-5мА AC; 4-20 мА DC |
| Сопротивление нагрузки, Ом (не более) | 2000; 500 |
| Схема подключения | 4-х проводная |
| Напряжение питания , В | + (18 – 25,2) |
| Ток потребления, max (мА) | 45 |
| Рабочий температурный диапазон, °С | от −40 до +180 (вибропреобразователь) от −40 до +70 (внешний усилитель) |
| Степень защиты по ГОСТ 14254-96 | IP67 (вибропреобразователь) IP32 (внешний усилитель) |
| Группа по устойчивости |
М5 |
| Тип подключения к преобразователю | - |
| Габаритные размеры, мм | 33*33*45 (вибропреобразователь) 101*62*30 (внешний усилитель) |
| Срок службы, не менее, лет | 10 |
| Гарантийный срок эксплуатации, мес | 24 |
| Средняя наработка на отказ, час. | 150000 |
Конфигуратор продукции
Датчик пьезоэлектрический ДПЭ23Ex-В*
*
Ир
Описание:
Датчик измерения мгновенного значения виброскорости и СКЗ виброскорости во взрывозащищенном исполнении 1Ex ib IIB T3 Gb X; Выходной сигнал - токовая петля 4 – 20 мА; Диапазон рабочих температур -40...+180°С ( вибропреобразователя) -40...+70°С (внешнего усилителя); Диапазон рабочих частот 10 – 1000 Гц; Частота установочного резонанса 14 – 15 кГц;
Для получения ТКП просьба отправить запрос на адрес info@vibrobit.ru совместно с карточкой предприятия

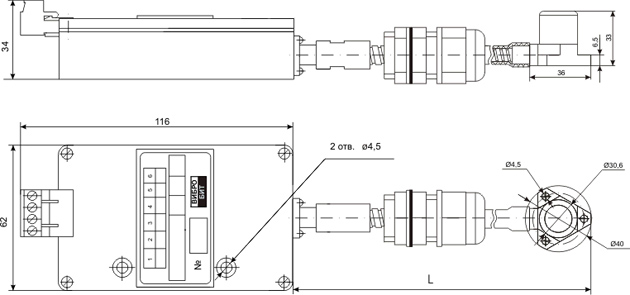

Габаритные размеры и схема соединения
