МУ14, механизм установки

Описание

Универсальный механизм установки датчиков предназначен монтажа цилиндрических вихретоковых датчиков ДВТ10; ДВТ10Ех; S110E при измерении виброперемещения вала или «прогиба» ротора.

Крепление МУ14 выполняется с помощью двух винтов М6. Окончательную фиксацию МУ14 выполняют с помощью двух штифтов диаметром 4 мм с прессовой посадкой.

С помощью регулировочного винта устанавливается нулевое положение датчика относительно контрольной поверхности. Положение накладки фиксируется двумя винтами. Все винты в МУ14 окончательно фиксируются с помощью стопорных шайб.

Технические характеристики

Параметр	Значение
Ход накладки, мм	±18
Материал	4-III Ст3 ГОСТ 14637-79

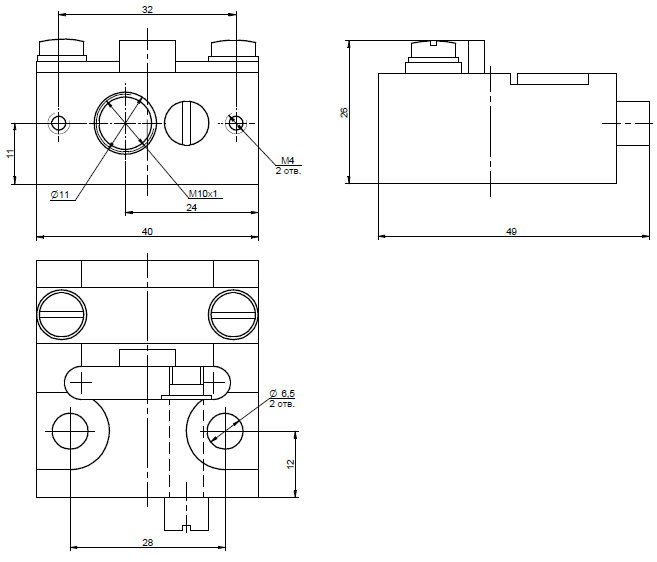

Габаритный размер, мм	43×40×24
Масса, кг, не более	0,30

Применение

С датчиком ДВТ10; ДВТ10Ех; S110E

виброперемещение вала;
«прогиб» ротора.

Состав

основание с крепежными отверстиями;
накладка для закрепления датчика (два вида накладок в зависимости от размера датчика);
регулировочный винт для перемещения накладки в основании.
