МУ10, механизм установки
Описание
Универсальный механизм установки вихретоковых датчиков.
Крепление МУ10 выполняется с помощью двух винтов М6 через отверстия овальной формы в основании. Окончательную фиксацию МУ10 выполняют с помощью двух штифтов диаметром 4 мм с прессовой посадкой. Специально для крепления МУ10 разработано несколько видов площадок, на которых предусмотрены отверстия для установки коробки разъемов КР10, КР20, а также скоб, прижимающих кабель датчика.
С помощью шестерни устанавливается продольное положение рейки, нулевое положение закрепленных на МУ10 датчиков. Положение рейки фиксируется двумя винтами прижимной наладки. Все винты в МУ10 окончательно фиксируются с помощью стопорных шайб.
Для закрепления разных типов датчиков на рейке МУ10 применяются дополнительные крепежные основания.
Технические характеристики
Виды измерений и дополнительные крепежные основания
| Измерение | Датчик | Дополнительное крепежное основание |
|---|---|---|
| Осевой сдвиг ротора | ДВТ20 S120C; S120E |
ВШПА.421412.000.35 |
| ДВТ20 — 2 шт. | ВШПА.421412.000.28; ВШПА.421412.000.28-01 |
|
| ДВТ20 — 3 шт. | ВШПА.421412.000.27; ВШПА.421412.000.27-01 |
|
| Относительное расширение ротора (низкий «поясок») | ДВТ43 S141; S142; S143 |
не требуется |
Основные технические характеристики
| Параметр | Значение |
|---|---|
| Ход рейки, мм | ±25 |
| Материал | 4-III Ст3 ГОСТ 14637-79 |
| Габаритный размер, без дополнительных крепежных оснований, мм | 70×41×70 |
| Масса, кг, не более | 0,60 |
Применение
Состав
- Основание с крепежными отверстиями
- Рейка для крепления датчиков
- Шестерня точной установки положения рейки
- Накладка, фиксирующая положение рейки

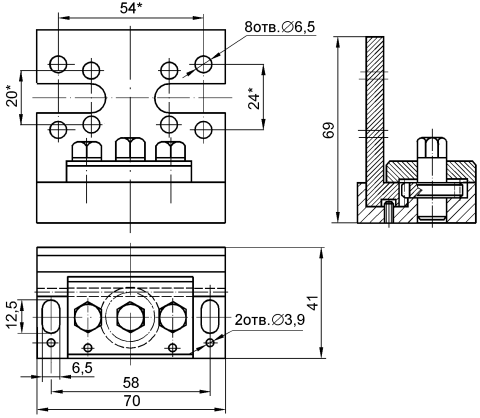

Габаритные размеры и схема соединения
